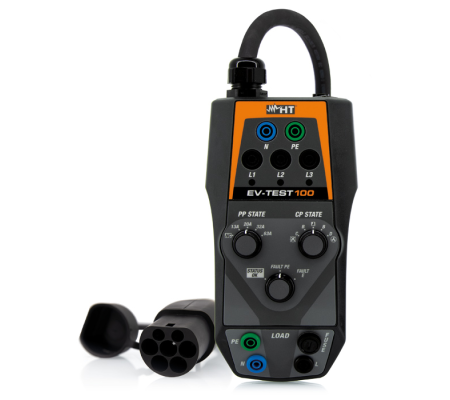

EV-TEST100 - HT Instruments EVSE Vehicle charging station testing adapter

€ 713,-

All prices are net, per piece, excluding VAT. Subject to changes.

Product summary

Met deze testadapter kunnen laadpunten voor elektrisch aangedreven voertuigen met laadmodi 2 en 3 en Type 2 connectoren worden getest en kunnen storingen worden gevonden.

Request a quote

Add to comparison

Fabrikant, importeur en distributeur

Service- en kalibratielaboratorium

Cursussen, trainingen en workshops

Product description

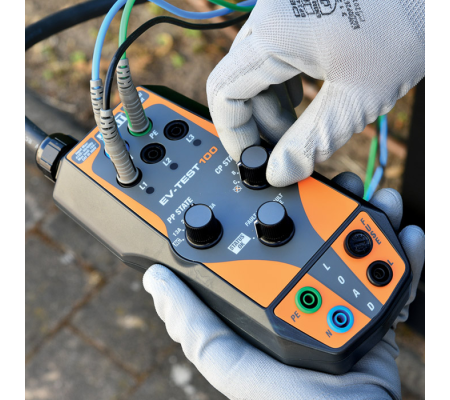

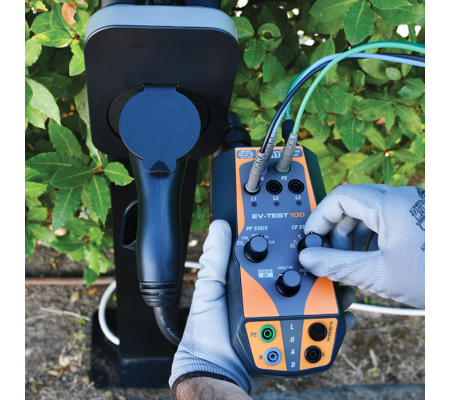

De Elektro Lijn EV-TEST100 kan de aanwezigheid van een elektrisch voertuig simuleren om de uitgangsspanningssignalen van de laadstations te meten en foutcondities te simuleren.

Op deze testadapter kan de Elektro Lijn Macrotest G3 worden aangesloten. De Elektro Lijn EV-TEST100 kan laadstations testen met laadmodi 2 en 3 voor AC-laden en Europese standaardconnector (Type 2).

Verschillende laadstations hebben een vergrendelsysteem voor de oplaadkabel. Doordat de testadapter de voertuigstatus kan simuleren is het mogelijk om te controleren of beginnend bij status B, de oplaadkolom het loslaten van de kabel blokkeert.

Included accessories

Connectie kabel voor aansluiting op Elektro Lijn meetinstrument, draagtas en handleiding.

Matching products

Elektro Lijn SP-0500

€ 47,80

Info

Elektro Lijn Macrotest G3

€ 1.859,-

Info

Elektro Lijn MacroEVtest

€ 2.245,-

Info

Elektro Lijn Combi521

€ 1.206,-

Info

Other possibilities

Actie

Megger EVCA210

€ 475,- instead of € 540,-

Info

Testboy TV 900

€ 499,-

Info

Fluke FEV300

€ 759,-

Vanaf

Info

Testboy TV 950

€ 140,-

Info

New

Fluke FEV350

€ 2.499,-

Vanaf

Info

Vergelijk producten0

Ingangsspanning	Maximaal 415 V AC fase-fase, 50 / 60 Hz ± 5%
Toegestane outputbelasting	240 V, 50 / 60 Hz, maximaal 10 A AC
CP uitgangssignaal	PWM-communicatieprotocol, 12 V
Aansluiting op EVSE-systeem	Geïntegreerde kabel met Type 2-stekker, lengte 60 cm
Laadstations	Oplaadmodi 2 en 3
Beveiligingszekering	Snel type 250 V / 10 A (5 x 20 mm)
Veiligheid	IEC/EN61010-1
Referentierichtlijnen	IEC/EN61851-1, IEC/EN60364-7-722
Isolatie	Dubbele isolatie
Overspanningscategorie	CAT III 300 V
Vervuilingsgraad	2
Beschermingsklasse	IP 40
Afmetingen (L x B x D)	210 x 115 x 60 mm
Gewicht (met geïntegreerde kabel)	900 g
Bedrijfstemperatuur	0 tot 40 °C
Opslagtemperatuur	-10 tot 60 °C

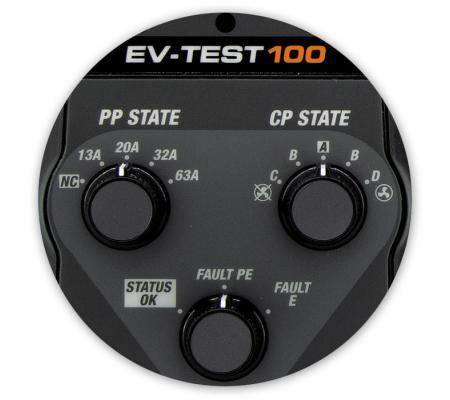

PP simulatie	NC, 13 A, 20 A, 32 A, 63 A
CP simulatie	status A, B, C, D, ventilatie / geen ventilatie
Simulatie EVSE fout	Fout PE, fout E
