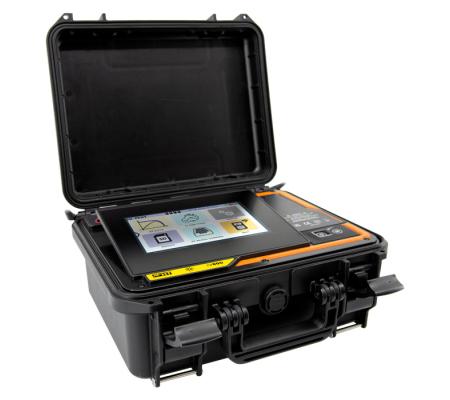

Elektro Lijn I-V600
Product description
De Elektro Lijn I-V600 maakt het mogelijk om de I-V-curve te bepalen van PV-modules en strings tot 1.500 V en 40 A conform IEC/EN60891 en IEC/EN62446-1. Het toestel bevat een uitgebreide database met specificaties van een groot aantal modules (tot 63.000), waarbij aanvullende modules door de gebruiker kunnen worden ingevoerd.
Meting van IV-curve (I-V)
- Activering van handmatige of automatische meting
- Meting van spanning/stroom/vermogen onder bedrijfscondities (@OPC)
- Meting van spanning/stroom/vermogen onder standaardcondities (@STC) in overeenstemming met IEC/EN60891
- I-V-curvediagram en vermogen/spanning onder @OPC- en @STC-condities
- Directe vergelijking van de @STC-waarden met de nominale waarden aangegeven door de fabrikant en weergave van het OK/NO-resultaat
Testmetingen bij inbedrijfstelling (IVCK)
- Open circuit spanningsmeting VOC
- Kortsluitstroommeting ISC
- Weergave van resultaten onder @OPC- en @STC-omstandigheden in overeenstemming met IEC/EN62446-1 en IEC/60891
- OK/NEE evaluatie van resultaten
SOLAR03
De bijgeleverde SOLAR03 datalogger/afstandsunit, in combinatie met de HT305 referentiecel en PT305 temperatuursonde, maakt het mogelijk om de temperatuur en instraling te meten bij de zonnepanelen. De SOLAR03 beschikt over draadloze communicatie tot 100 m (in het veld) en een logfunctie voor het geval draadloze communicatie negatief wordt beïnvloed door obstakels, zoals betonnen constructies. Op deze wijze is het altijd mogelijk om een I-V-curve te bepalen, ongeacht de omgeving waar de installatie zich bevindt.
Meting bij tweezijdige (bifaciale) panelen
De I-V600 is toepasbaar bij zowel enkelzijdige als tweezijdige (bifaciale) zonnepanelen. Voor meting aan tweezijdige panelen zijn twee aanvullende, optioneel verkrijgbare, HT305 referentiecellen nodig. Deze meten de "niet-uniforme" instraling aan de achterzijde van de panelen, volgens IEC 60904-1-2. De I-V600 stuurt maximaal 3 HT305 referentiecellen aan, waarbij de kalibratieparameters automatisch worden herkend en er daardoor geen grote hoeveelheden parameters hoeven worden ingevoerd met het risico van verkeerde configuratie.
Battery Management System
De I-V600 is altijd gebruiksklaar, zelf als de accu vrijwel leeg is. Dankzij het gepatenteerde BMS (Battery Management System) laadt de I-V600 zijn eigen accu op door het opgenomen vermogen terug te winnen terwijl de I-V-curve wordt bepaald.
Communicatie en rapportage

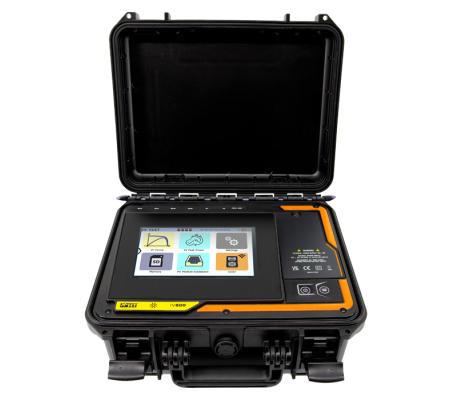

De I-V600 is voorzien van een groot kleurendisplay met omkeerfunctie, waarmee het toestel goed is af te lezen, zelfs als het ondersteboven aan een modulerail hangt. De communicatie met de Solar03 datalogger/afstandsunit vindt plaats via Bluetooth. Communicatie met een telefoon, tablet of PC vindt plaats via WiFi- of USB-C-verbinding.
Product information
Included accessories
- Professionele rugzak
- Schouder-draagriem
- Set van MC4 adapters
- Test- en meetsnoeren
- SOLAR03 datalogger/afstandsunit
- HT305 referentiecel
- PT305 temperatuursonde
- M304 inclinometer
- Oplaadbare accu's
- Laadadapter
- MicroSD-card
- Software (te downloaden)
- Handleiding
