Product description

Dit instrument is geschikt voor het testen van elektrotechnische installaties volgens NEN1010, NEN3140 en SCIOS scope 8 en 12, alsmede het testen van laadpunten voor elektrische voertuigen.

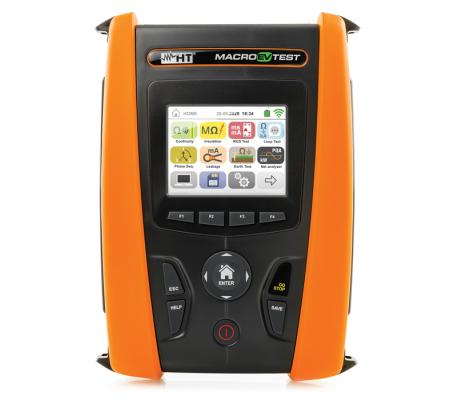

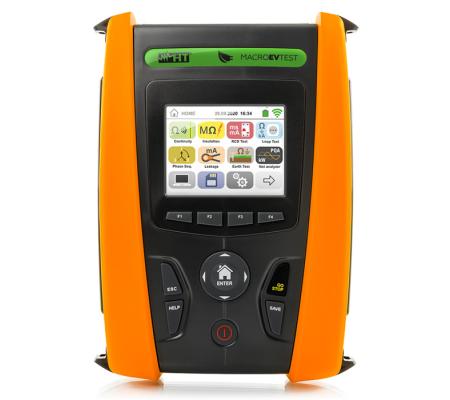

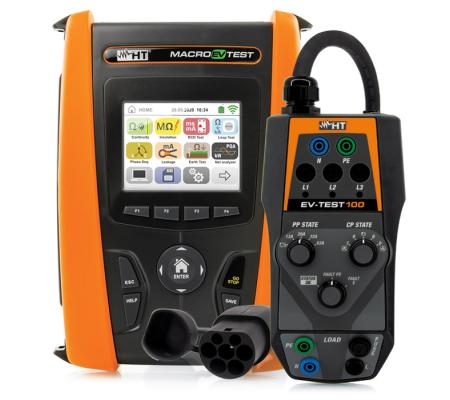

De MacroEVtest is voorzien van een kleuren touchscreen waarmee de gebruiker op gemakkelijke en overzichtelijke wijze door de uitgebreide functionaliteit van het instrument wordt geloodst. Nadat een test is voltooid geeft het toestel naast de gemeten waarde(n) tevens een evaluatie van het resultaat, waarbij een indicatie wordt gegeven met een groen of rood duimpje of het resultaat binnen of buiten de geprogrammeerde regelgeving valt.

HT Analysis app

Voor dit toestel is de HT Analysis 2 app beschikbaar die de gebruiker in staat stelt om meetresultaten via WiFi naar een iOS/Android smartphone of tablet te sturen. De meetresultaten kunnen met de App worden geüpload in de HT Cloud. Door gebruik te maken van HT Cloud kunnen gebruikers meetresultaten overal en altijd benaderen.

De meest actuele versie van HT Analysis 2 vindt u hier:

Functionaliteit/eigenschappen voor het testen van elektrotechnische installaties:

• Isolatieweerstandtest met 50, 100, 250, 500 of 1.000 V testspanning
• Aardlekschakelaartesten type AC, A, B (tot 300 mA) en S
• Met CAT IV 300 V en 6 mA ALS-testfunctie geschikt voor het testen van laadpunten
• Circuit- en lijnimpedantiemeting
• 1-Fase netanalyse met vermogensmeting, power factor, cosφ en harmonischenanalyse
• Aardverspreidingsweerstandmeting en bepaling van de soortelijke bodemweerstand
• Frequentiemeting
• Continuïteitstest met 200 mA
• Spanningsmeting
• Spanningsval
• Meting van lekstroom met optionele HT96U stroomtang

Functionaliteit/eigenschappen voor het testen van laadpunten van elektrische voertuigen:

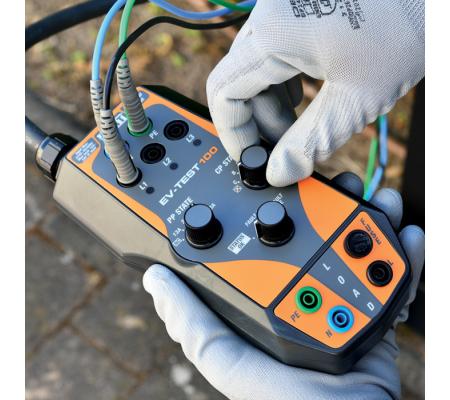

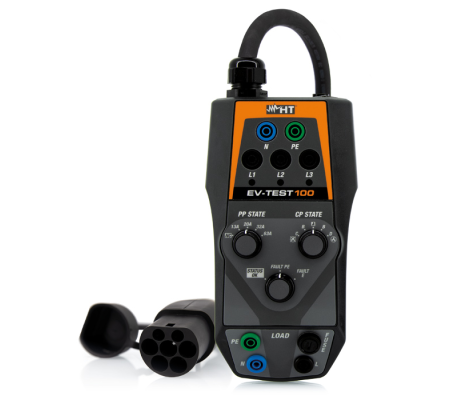

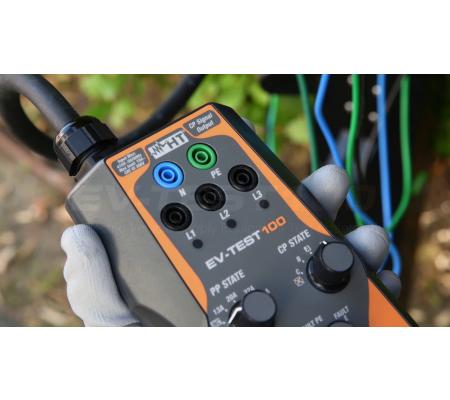

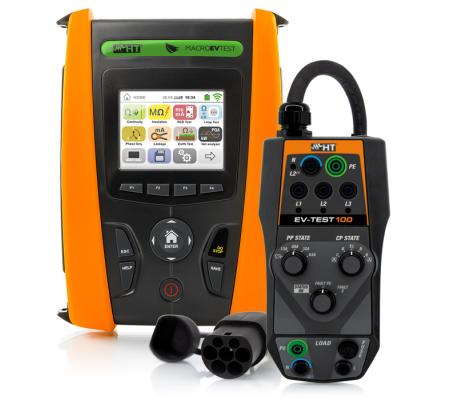

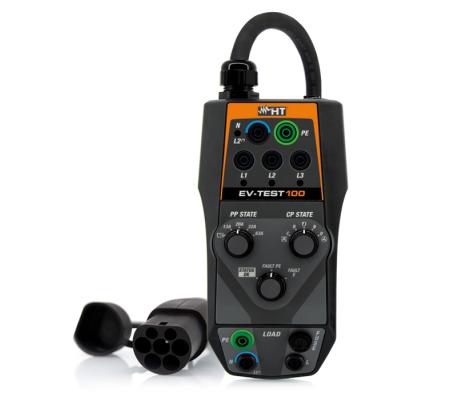

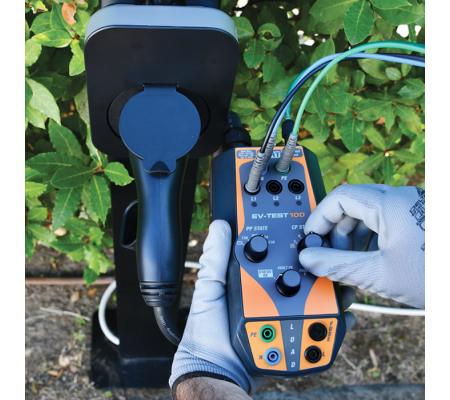

• De EV-TEST100 testadapter verbindt het laadpunt met de MacroEVtest
• De gebruiker wordt stap voor stap door de testcyclus geleid

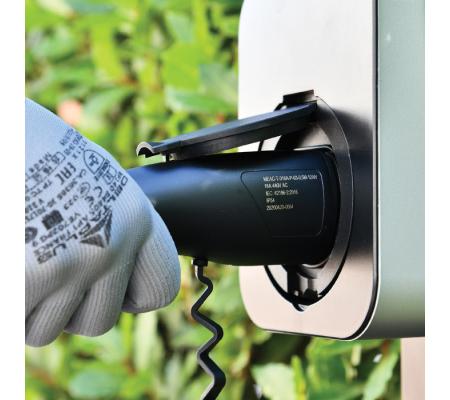

• Voor het testen van laadpunten (EVSE-stations) met oplaadmodi 2 en 3
• Testkabel met Type 2 connectoren (IEC 62196-2) (andere connectoren optioneel)
• Voertuigsimulatie via Control Pilot-systeem (CP status)
• Simulatie van kabelstroomcapaciteit via Proximity Pilot-systeem (PP status)
• PE fout simulatieconditie
• Simulatie van storingstoestand op de Control Pilot (storing E)
• Controle van de energiemeter van het laadpunt (LOAD functie)
• LED-indicaties voor systeemfasedetectie
• Test in overeenstemming met de richtlijnen IEC/EN61851-1 en IEC/EN60364-7-722

Converteren van een bestaande Macrotest G3 naar een MacroEVtest

Indien u al in het bezit bent van een HT Instruments Macrotest G3 en deze wilt converteren naar een MacroEVtest dan is dat mogelijk indien uw Macrotest een serienummer heeft boven 18033704 en u een EV-TEST100 en een SP-0500 aanschaft. Neem contact op met ons verkoopteam indien u hier interesse in heeft.
