Product description

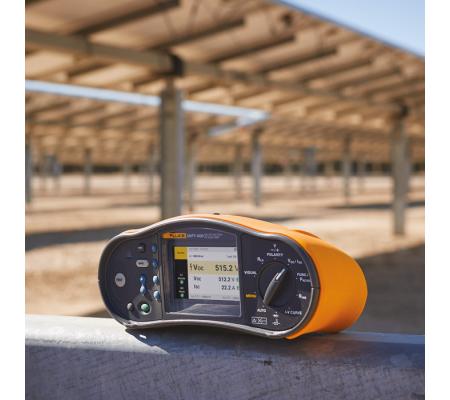

De Fluke SMFT-1000 is een multifunctioneel testinstrument met I-V curve tracer voor het meten en controleren van de prestaties en veiligheid van PV-systemen. Het toestel is ontworpen voor PV-professionals die installatie-, inbedrijfstelling- en onderhoudsdiensten leveren voor systemen tot maximaal 1.000 V DC en biedt een complete PV-testoplossing die voldoet aan de norm IEC 62446-1. Met de optionele TruTest™-software kunnen meetgegevens van de zonnepaneelinstallatie en de inbedrijfstellingstests eenvoudig worden geïmporteerd, georganiseerd, geanalyseerd en gerapporteerd.

Functionaliteit

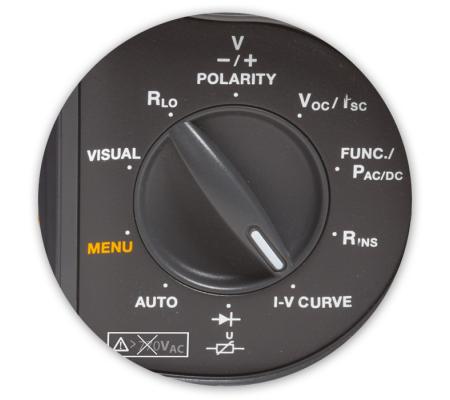

Veiligheidstests conform IEC 62446-1 Categorie 1:

• Beschermende aardingsweerstand RLO
• Onderbrekingsspanning, inclusief polariteit VOC
• Kortsluitstroom ISC
• Isolatieweerstand RINS

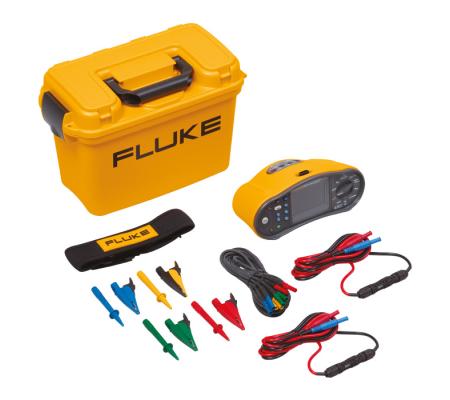

Voor systeemprestatietests conform IEC 62446-1 Categorie 2 zijn aanvullende accessoires nodig, die geen deel uitmaken van deze LITE-set.
Het gaat hierbij om:

• Tracing van I-V-curve en optionele softwareanalyse met TruTest™
• Straling, temperatuur, kanteling en kompasrichting

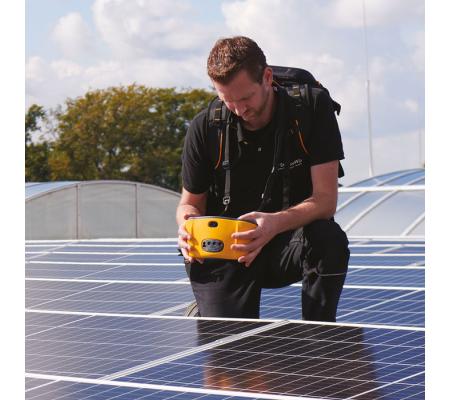

Hiervoor is de draadloze zonnestralingsmeter IRR2-BT-stralingsmeter vereist.

Indien u zowel IEC 62446-1 Categorie 1 en 2 testen wil uitvoeren, kies dan voor de configuratie SMFT-1000/KIT of SMFT-1000/PRO (incl. software).

Bedieningsgemak

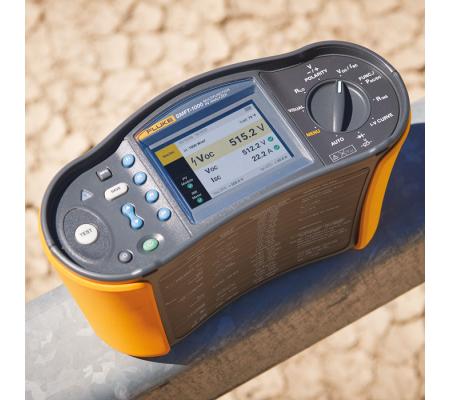

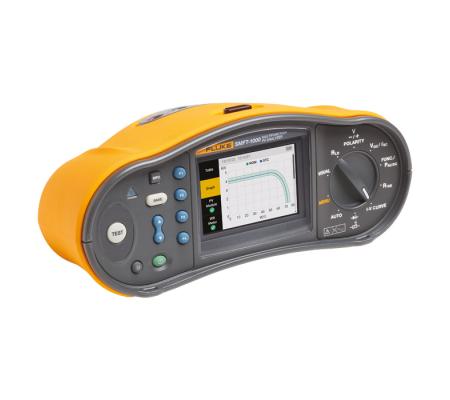

De SMFT-1000 is voorzien van kleurenscherm met hoog contrast voor het aflezen van meetwaarden en de I-V curve. Instructies op het scherm leiden u eenvoudig door de tests.

De Auto Test Mode maakt het mogelijk om een automatische reeks testen uit te voeren in diverse combinaties:

• Met isolatieweerstandtest of zonder isolatieweerstandtest
• IEC 62446-1-tests voor Categorie 1 of Categorie 1 en 2
• IEC 62446-1 tests voor beschermingsklasse I of beschermingsklasse II

TruTest™ software

De optionele TruTest™ software maakt het beheer van zonnepanelen, gegevensopslag en rapportage mogelijk op één platform.

De SMFT-1000 tevens verkrijgbaar als SMFT-1000/PRO. Deze kit bevat onder andere een Advanced licentie voor TruTest software.
