Compensatie meetwaarde bij zuurstofmeting met elektrochemische sensor

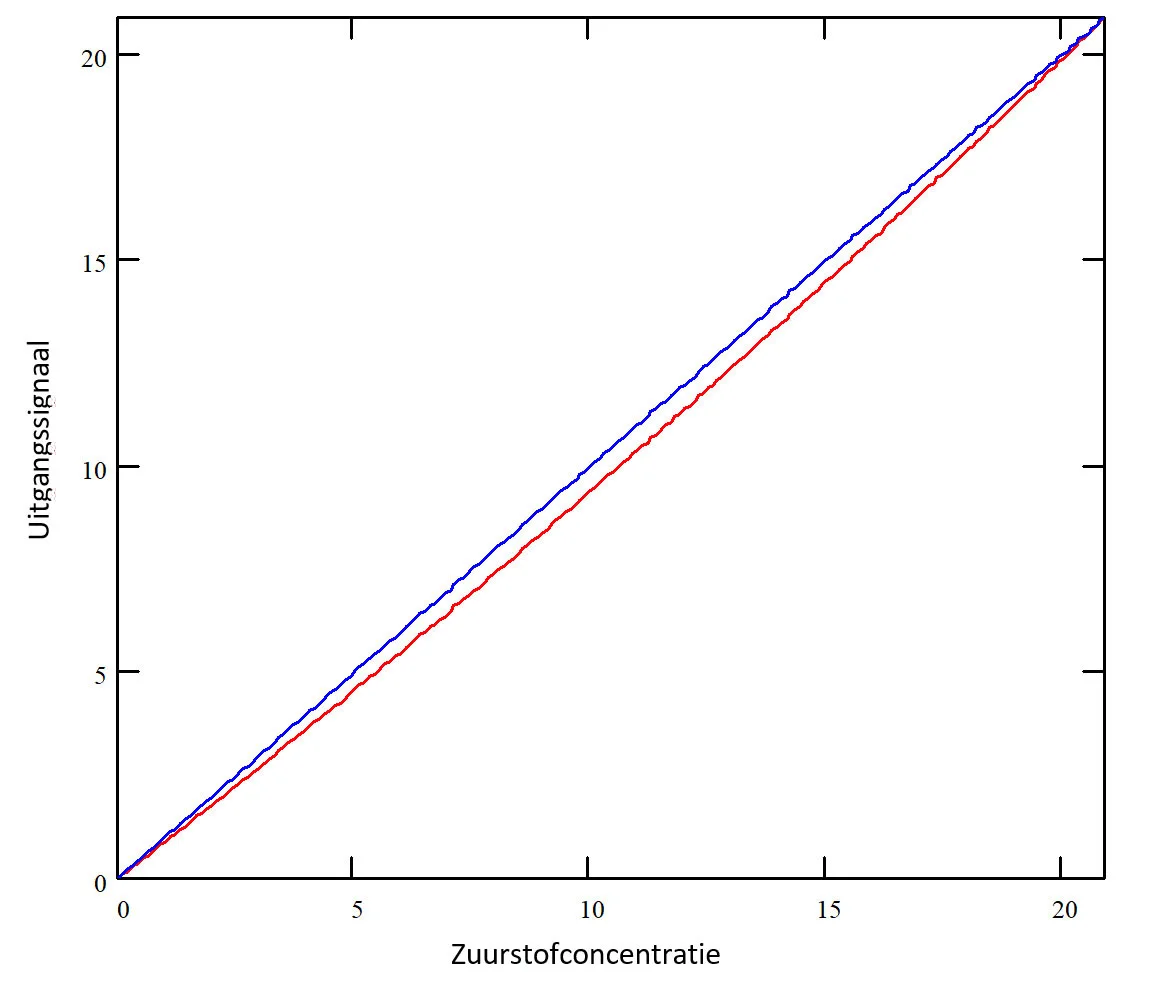

Voor meting van de zuurstofconcentratie met een rookgasmeter wordt een elektrochemische sensor gebruikt. Dit is een relatief goedkope meettechniek, waarmee de instrumenten betaalbaar blijven voor de toepassing. Bij meting aan een droog testgas, met een bepaald zuurstofpercentage zonder andere gassen, geeft een elektrochemische meetcel een nauwkeurig meetresultaat. (blauwe lijn in onderstaande grafiek).
Bij een verbrandingsproces met bijvoorbeeld aardgas bestaan de rookgassen echter naast zuurstof uit diverse andere gassen, zoals CO2, waterdamp, waterstof, stikstofoxiden, onverbrande koolwaterstoffen, etc. Deze gassen, in combinatie met een hogere temperatuur, beïnvloeden de elektrochemische meetcel enigszins, waardoor niet exact de juiste waarde wordt gemeten, zoals in de rode curve hiernaast.
Bij laboratoriummeetopstellingen voor de analyse van rookgassen, of bij meetopstellingen bij de ontwikkeling en productie van cv-ketels, wordt geen gebruik gemaakt van elektrochemische meetcellen. Hier worden meestal paramagnetische sensoren toegepast voor zuurstofmeting. Deze meettechniek is belangrijk kostbaarder, maar wordt nauwelijks beïnvloed door de andere aanwezige gassen, wat bij een elektrochemische meetcel wel het geval is.
Om deze reden en omdat het gedrag van de gebruikte sensoren bekend is, wordt de meetwaarde van de zuurstofconcentratie bij BLAUWE LIJN rookgasanalysers gecompenseerd voor deze beïnvloeding, zodat de weergegeven meetwaarde overeenkomt met de werkelijke waarde, zoals die zou worden weergegeven bij een laboratoriummeetopstelling. De nauwkeurigheid van de meting wordt hiermee vergroot.
De benodigde compensatie is niet overal gelijk, maar varieert van 0 tot 0,56 Vol.%, afhankelijk van de zuurstofconcentratie en de brandstof. Als de rookgasanalyser wordt ingesteld op brandstofsoort ’Testgas‘, dan is de compensatie niet van toepassing en komt de weergegeven meetwaarde overeen met andere toestellen die deze compensatiefunctie niet hebben.
