Productomschrijving

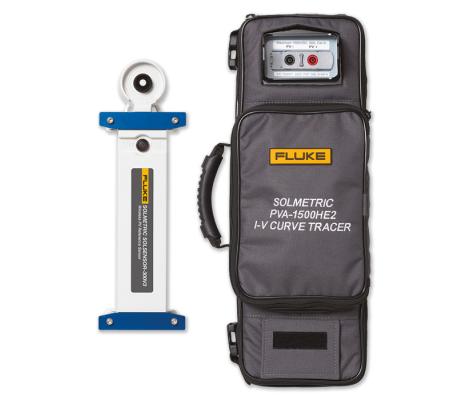

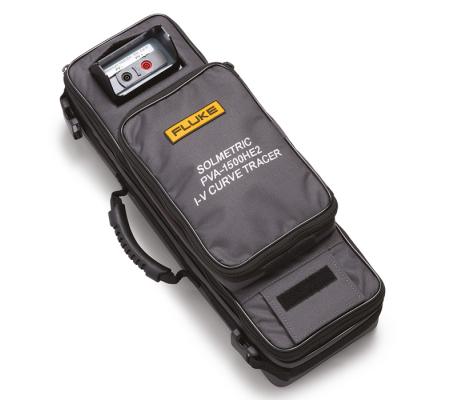

Solmetric PVA-1500

Met de PVA-1500 voert u een nauwkeurige I-V curve-meting uit bij inbedrijfstelling, bediening, onderhoud en probleemoplossing bij PV-modules en strings tot 1.500 V en maximaal 30 A. Het toestel meet de I-V-curve (stroom versus spanning) van een PV-string of -module met behulp van een capacitieve belasting. Het aantal I-V-curvepunten kan worden ingesteld op 100 of 500. Daarnaast genereert de PVA-1500 de P-V-curve (vermogen versus spanning), Isc, Voc, Imp, Vmp, Pmax, vulfactor en prestatiefactor (de verhouding tussen het gemeten vermogen en het verwachte maximumvermogen). Het toestel bevat een database met de gegevens van meer dan 70.000 modules met automatische updates.

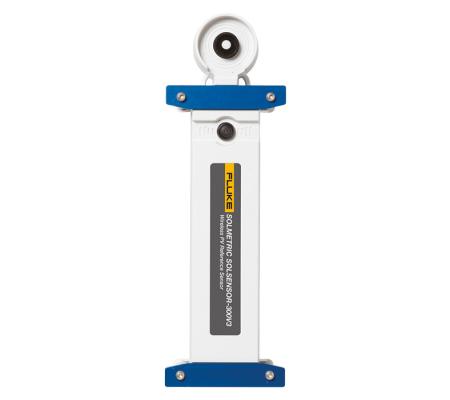

SolSensor™ draadloze PV-referentiesensor

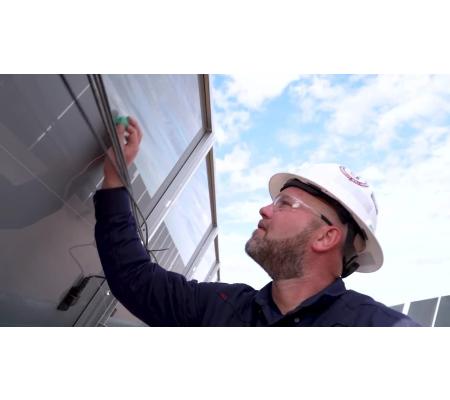

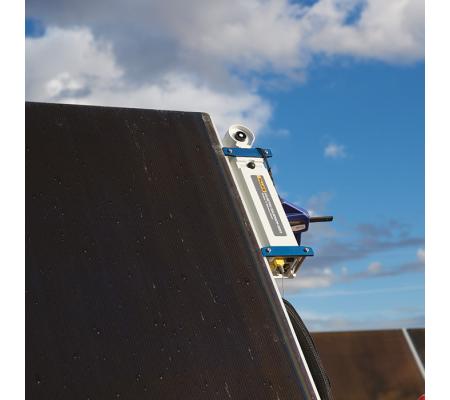

De SolSensor™ communiceert de stralingshoeveelheid, moduletemperatuur en hellingshoek aan de PVA-1500. Het toestel gebruikt deze informatie om de vorm van de I-V-curve bij deze omstandigheden te voorspellen en om de gemeten curve om te zetten naar standaard testcondities (STC = 1.000 W/m², 25 °C). De SolSensor™ kan aan het moduleframe worden bevestigd met de bijgeleverde klem, waarbij de stralingssensor zich vanzelf in de juiste hellingshoek positioneert.

Straling en temperatuurnauwkeurigheid
De spectrale respons van de silicium-fotodiodesensor in de SolSensor™ is gecorrigeerd voor de geteste PV-technologie. Er zijn speciale factoren beschikbaar voor multi- en mono-kristallijne cellen, cadmiumtelluride (CdTe) en andere dunnefilm-technologieën. De sensor is temperatuur-gecompenseerd en de hoekreactie van elke eenheid wordt gekalibreerd voor rotatie en hoogte. Hierdoor is de SolSensor™ nauwkeurig over een breed scala aan technologieën, omstandigheden en zonnehoeken, waardoor I-V-curvemetingen eerder en later op de dag mogelijk zijn.

De SolSensor™ biedt twee externe thermokoppel-ingangen voor het meten van de temperatuur aan de achterzijde van de module. De effectieve celtemperatuur kan ook rechtstreeks worden berekend aan de hand van de gemeten I-V-curve volgens IEC 60904-5. De SmartTemp™-functie van de PVA-1500 combineert optioneel deze twee methoden voor de beste nauwkeurigheid.

Uitlezing

U leest de meetgegevens en I-V curve af met uw Windows laptop. De PVA-1500 en de SolSensor communiceren via WiFi met uw laptop met een bereik tot 100 m in het open veld.

Modellen

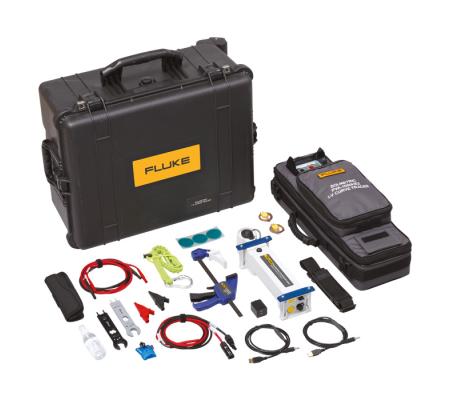

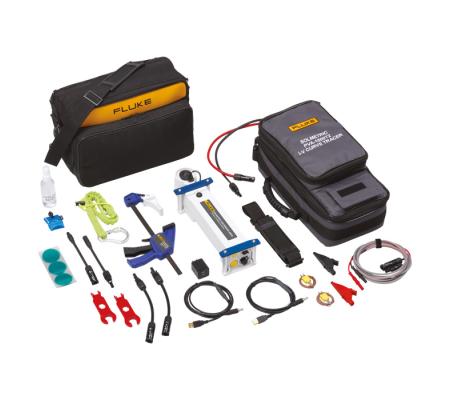

Er zijn 2 modellen verkrijgbaar. De PVA-1500t2 is geschikt voor meting van een maximale stroom (Isc) van 10 A DC. Model PVA-1500HE2 is identiek aan de PVA-1500T2, met het verschil dat deze in staat is tot meting van stroom tot 30 A DC en wordt geleverd in een transportkoffer met wielen.
