Productomschrijving

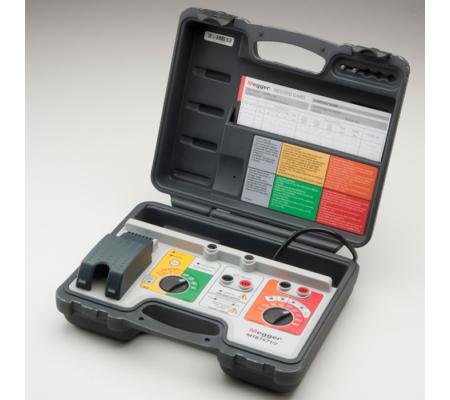

De MTB7671/2 is een testkoffer die wordt toegepast om te controleren of de basisfuncties van een installatietester correct functioneren en de juiste teststroom of testspanning wordt toegepast. Dit instrument dient slechts ter controle en biedt geen vervanging voor een periodieke kalibratie van uw installatietester.

De MTB7671/2 kan ook worden toegepast voor educatieve doeleinden, waarbij de werking van een installatietester kan worden gedemonstreerd tijdens een cursus, beurs of presentatie.

Als het circuit waarop deze testkoffer wordt aangesloten is voorzien van een aardlekschakelaar, zal deze tijdens uitvoer van testen niet worden aangesproken.

De Megger MTB7671/2 is voorzien van een UK-WCD en netsnoer. Voor gebruik in Nederland zijn aanvullende SCHUKO-adapters noodzakelijk.

Functionaliteit

Isolatieweerstand
Bevestiging indien de installatietester de juiste testspanning (250 V, 500 V of 1.000 V) en teststroom (> 1 mA) produceert. De testweerstand is 9 MΩ of 90 MΩ.

Continuïteitstest
Bevestiging indien de openklemspanning tussen 4 en 24 V is en de teststroom minimaal 200 mA. De testweerstand is 0,5 Ω en 5 Ω.

Circuitweerstand
Uitvoering van een circuitweerstandtest met en zonder de aardlekschakelaar aan te spreken, met mogelijkheid voor foutstroommeting.

Aardlekschakelaartest
Simuleert een aardlekschakelaar van 10 mA, 30 mA of 100 mA met de 5 standaard testen (½ x I, 1 x I @ 0°, 1 x I @ 180°, 5 x I @ 0° en 5 x I @ 180°)

Spanningsmeting
230 V uitgang voor spanningsmeting
