BLAUWE LIJN Afpersset SE tot 10 bar
Productomschrijving
De BLAUWE LIJN® drukmeters die geschikt zijn voor montage van de Afpersset SE tot 10 bar zijn:
- S2650 druk(verschil)meter
- S2680 druk(verschil)meter
- S4650 ST druk(verschil)meter
- S4680 ST druk(verschil)meter
Montage

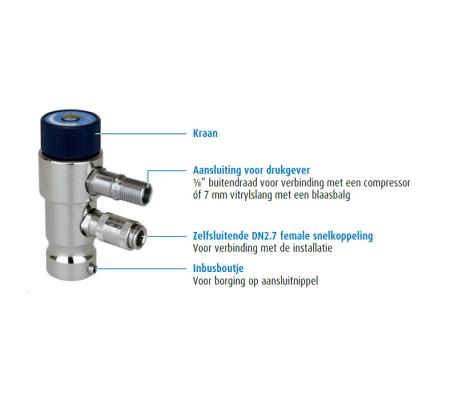

Voor montage is de Drukadapter SE voorzien van een dubbele borging, waarmee het onderdeel op efficiënte en veilige wijze door de gebruiker op de positieve (+) drukaansluiting van een BLAUWE LIJN® druk(verschil)meter kan worden gemonteerd. Het is voorzien van een aansluiting waarop zowel vitrylslang als een drukgever (compressor) kan worden aangesloten. De andere aansluiting van deze drukadapter is een DN2.7 female snelkoppeling met afsluiter voor het aansluiten van afpersstoppen en eindstoppen.
Functionaliteit
De kraan van de Drukadapter SE biedt naast open en gesloten ook een fijnregeling en een afblaasfunctie. De fijnregeling bevindt zich in de 3de en 4de slag van de kraan, waarmee een testdruk op een installatie met een klein volume zeer precies kan worden afgesteld. De 6de en 7de slag van de kraan openen een afblaasventiel. Hiermee kan de testdruk op een gecontroleerde manier worden verminderd. zonder dat het noodzakelijk is op de drukgever te verwijderen.
LET OP! De drukgever (compressor) is niet inbegrepen. Hiervoor dient de gebruiker zelf zorg te dragen.
Meer lezenProductinformatie

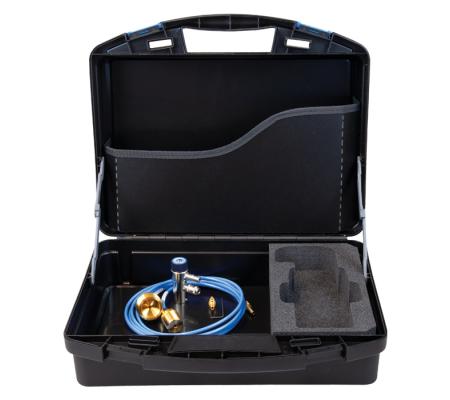

Inbegrepen accessoires

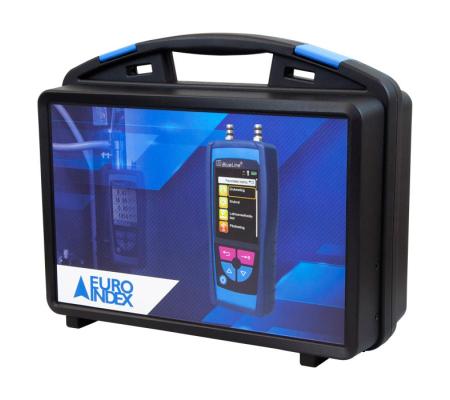

- Kunststof draagkoffer (met schuimvulling voor uw drukmeter en extra ruimte voor accessoires en documentatie)
- Drukadapter SE met inbussleutel voor borging
- Messing eindstop (½“) met 3 mm PU-slang & insteeknippel
- Messing eindstop voor flexibele slang bij gasmeter
- Insteeknippel (geschikt voor slangen van 3 tot 9 mm)
- Nederlandstalige handleiding
